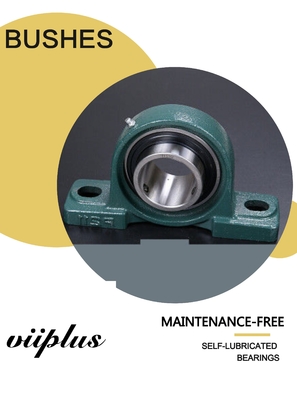

Incidence de glissement verticale de bloc de Pilllow d'incidence sphérique externe avec la série de Seat UCP | Baguage des blocs et des plats de poussée

Détails sur le produit:
Lieu d'origine: Fabricant à flasque de bagues
Nom de marque: Met Garlock Bearings (GGB) China Bushing
Certification: DIN1709
Numéro de modèle: Type de bague : Incidences à flasque, dans la largeur de bride, matériel de PTFE
Conditions de paiement et expédition:
Quantité de commande min: Négociables
Prix: bearings metric sizes,thrust washers,flanged bearings Suppliers
Détails d'emballage: les détails d'emballage pour la représentation stable ont bridé bague
Délai de livraison: 7 ~ 20 jours
Conditions de paiement: TTT à l'avance
Capacité d'approvisionnement: 100000 Pièce/pièces per jour

Détail Infomation

meterial: Acier au chrome marché principal: L'Europe Amérique Afrique Moyen-Orient
Paquet: Cartons, palette en bois, paquet industriel Application: Machines
Un service: OEM OFFERT Type: Roulement à billes sphérique de bloc d'oreiller avec le siège

Description de produit

Bloc vertical de pilllow d'incidence sphérique externe d'incidence de glissement de bloc de Pilllow avec le siège

Baguant les blocs et l'axe sphérique de plats de poussée avec le siège externe fait dans la porcelaine
Le roulement à billes sphérique externe avec le siège est un roulement à billes élargi par anneau intérieur de cannelure profonde avec le double joint et la section sphérique sur l'anneau externe
Une unité d'incidence se composant d'un siège d'incidence et d'un siège d'incidence. L'ajustement sphérique entre l'incidence et le siège d'incidence peut réaliser le centrage automatique pour compenser l'installation
Erreurs provoquées par désalignement axial, long débattement d'incidence et déformation de fond d'installation.
Le roulement à billes sphérique externe avec le siège est compact en structure, facile à se réunir et démonter, approprié à l'appui simple, employé souvent dans l'exploitation et la gestion
Or, agriculture, industrie chimique, machines de transport, etc.

Définition des incidences de bloc d'oreiller : un bloc ou une norme pour soutenir un journal (en date d'un axe) : RAPPORT

Incidence de bloc d'oreiller
Un bloc d'oreiller est un piédestal employé pour fournir l'appui pour un axe de rotation à l'aide des incidences compatibles et des divers accessoires. Le matériel de logement pour un bloc d'oreiller est typiquement fait de fonte ou acier de fonte.

Les incidences de série d'UCP sont des séries d'incidences sphériques métriques avec des incidences.



Incidence sphérique de bloc de Pilllow avec le siège : UCP, UCF, UCFL, UCT,
UCFC UCPH, UCFA UCPA, UCFB
UCHA et autre modèle complet
Le roulement à billes sphérique externe est réellement une variante du roulement à billes de cannelure profonde. Sa caractéristique est que son anneau externe et surface externe de diamètre sont sphériques, qui peuvent être insérés dans la surface sphérique concave correspondante du siège d'incidence pour jouer le rôle du centrage.

Longévité élevée à grande vitesse de haute précision



Roulement à billes sphérique externe avec le siège
L'incidence sphérique avec le siège est un genre d'unité d'incidence qui combine le siège de roulement et d'incidence. La plupart des incidences sphériques externes sont faites du diamètre extérieur du sphérique, avec le siège sphérique d'incidence de trou installé ensemble, un grand choix de formes structurelles, de polyvalence et de bonne interchangeabilité.


En même temps, ce genre d'incidence dans la conception a également un certain degré de rôle central, facile à installer, avec une double structure du dispositif de cachetage, peut travailler en mauvaises conditions. Le bloc d'incidence est généralement moulé. Les sièges utilisés généralement sont le siège vertical (p), le siège carré (f), le siège carré de patron (FS), dirigent autour du siège (FC), siège de diamant (FL), le siège d'anneau (c), le siège de glisseur et ainsi de suite (t).


L'incidence sphérique externe avec le siège est divisée en centre d'incidence et le siège d'incidence, au nom du centre d'incidence plus le siège d'incidence, comme avec la vis de réglage UC205 de rapport sphérique externe avec le siège vertical appelé l'UCP205. en raison de l'interchangeabilité forte de l'incidence sphérique avec le siège, le centre d'incidence peut être assemblé à volonté dans le siège d'incidence des mêmes spécifications et différentes formes.





Série d'incidences de bloc de Pilllow

  1. Incidence sphérique externe de bloc de Pilllow de boule avec le siège vertical
  2. Incidence sphérique externe de bloc de Pilllow avec le siège carré
  3. Incidence sphérique externe de bloc de Pilllow de boule avec le siège de diamant
  4. Incidence sphérique cylindrique de bloc de Pilllow de boule avec le patron
  5. Incidence sphérique externe de bloc de Pilllow de boule avec le siège annulaire
  6. Incidence sphérique externe de bloc de Pilllow de boule avec le siège de coulisseau
  7. Incidence sphérique externe de bloc de Pilllow de boule avec le siège de suspension
  8. Incidence sphérique externe de bloc de Pilllow de boule avec le siège de suspension
  9. Incidence sphérique externe de bloc de Pilllow de boule avec le siège réglable de diamant
  10. Incidence sphérique externe de bloc de Pilllow de boule avec le siège de poinçon
  11. Incidence sphérique externe de bloc de Pilllow de boule avec d'autres sièges

UCP 204 205 206 207 208 209 210 203 UC201



L'incidence de bloc de Pilllow classe le Tableau

Table de spécifications de dimension de l'incidence avec le siège



Incidence de glissement verticale de bloc de Pilllow d'incidence sphérique externe avec la série de Seat UCP | Baguage des blocs et des plats de pousséeIncidence de glissement verticale de bloc de Pilllow d'incidence sphérique externe avec la série de Seat UCP | Baguage des blocs et des plats de poussée



TYPE TAILLE (millimètres) POIDS
d D B S L J H H1 H2 A N N1 De kilogramme
UCP201 12 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP202 15 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP203 17 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP204 20 47 31 12,7 127 95 33,3 65 14 38 13 19 M10 0,7
UCP205 25 52 34,1 14,3 140 105 36,5 71 15 38 13 19 M10 0,8
UCP206 30 62 38,1 15,9 165 121 42,9 83 17 48 17 23 M14 1,3
UCP207 35 72 42,9 17,5 167 127 47,9 93 18 48 17 23 M14 1,6
UCP208 40 80 49,2 19 184 137 49,2 100 18 54 17 23 M14 1,9
UCP209 45 85 49,2 19 190 146 54 106 20 54 17 23 M14 2,2
UCP210 50 90 51,6 19 206 159 57,2 114 21 60 20 26 M16 2,6
UCP211 55 100 55,6 22,2 219 171 63,5 126 23 60 20 26 M16 3,3
UCP212 60 110 65,1 25,4 241 184 69,8 138 25 70 20 26 M16 4,6
UCP213 65 120 65,1 25,4 265 203 76,2 151 27 70 25 31 M20 5,9
UCP214 70 125 74,6 30,2 266 210 79,4 157 27 72 25 31 M20 6,6
UCP215 75 130 77,8 33,3 275 217 82,6 163 25 74 25 31 M20 7,4
UCP216 80 140 82,6 33,3 292 232 88,9 175 30 78 25 31 M20 9
UCP217 85 150 85,7 34,1 310 247 95,2 187 32 83 25 31 M20 11
UCP218 90 160 96 39,7 327 262 101,6 200 33 88 27 33 M22 13
UCP220 100 180 108 42 380 308 115 225 40 95 30 38 M24 16
UCP305 25 62 38 15 175 132 45 85 15 45 17 20 M14 1,4
UCP306 30 72 43 17 180 140 50 95 18 50 17 20 M14 1,8
UCP307 35 80 48 19 210 160 56 106 20 56 17 25 M14 2,8
UCP308 40 90 52 19 220 170 60 116 22 60 17 27 M14 3
UCP309 45 100 57 22 245 190 67 129 24 67 20 30 M16 4,1
UCP310 50 110 61 22 275 212 75 143 27 75 20 35 M16 5,8
UCP311 55 120 66 25 310 236 80 154 30 80 20 38 M16 7,4
UCP312 60 130 71 26 330 250 85 165 32 85 25 38 M20 9,4
UCP313 65 140 75 30 340 260 90 176 33 90 25 38 M20 10
UCP314 70 150 78 33 360 280 95 187 35 90 27 40 M22 12
UCP315 75 160 82 32 380 290 100 198 35 100 27 40 M22 14
UCP316 80 170 86 34 400 300 106 210 40 110 27 40 M22 18
UCP317 85 180 96 40 420 320 112 220 40 110 33 45 M27 20
UCP318 90 190 96 40 430 330 118 235 45 110 33 45 M27 24
UCP319 95 200 103 41 470 360 125 250 45 120 36 50 M30 29
UCP320 100 215 108 42 490 380 140 275 50 120 36 50 M30 35
UCP321 105 225 112 44 490 380 140 280 50 120 36 50 M30 35
UCP322 110 240 117 46 520 400 150 300 55 140 40 55 M33 45
UCP324 120 260 126 51 570 450 160 320 65 140 40 55 M33 55
UCP326 130 280 135 54 600 480 180 355 75 140 40 55 M33 72
UCP328 140 300 145 59 620 500 200 390 75 140 40 55 M33 89





L'incidence d'UCP est également connue en tant qu'incidences sphériques de siège de fil vertical de dessus, quelques genres d'incidences avec les incidences sphériques de siège sous de forme la plus classique et la plupart la plus utilisée généralement, appropriés à tout le parallèle extérieur de dispositif de transmission et d'axe et d'installation au mécanique. Label national : GB/T7810
Note :
1. Les dimensions hors-tout d'ucp201-ucp203 dans la table sont identiques ;
2. UCP201 a un diamètre de 12, UCP202 a un diamètre de 15, et UCP203 a un diamètre des diamètres 17.All au-dessus d'UCP204 est multiplié par les deux derniers chiffres par 5. par exemple, UCP204 a un diamètre de 20mm et UCP205 a un diamètre de 25mm.
3. Le premier nombre après qu'UCP soutienne la série, 2 est série légère et 3 est des séries lourdes.
