Détails sur le produit:
|
Matériel: | Basses incidences de plaine de frottement de Métal-polymère | Type: | Joints, joints à flasque |
---|---|---|---|
Taille: | Incidences de glissement | Application: | Incidence hydraulique, diverses incidences de cylindre hydraulique |
Surligner: | flanged plain bearing,ptfe plain bearing |
VIIPLUS fournissent les produits non normalisés : Buissons cylindrique, buissons à flasque, rondelles de poussée, matériel de bande plat, demi incidence, plat d'usage.
Incidences simples. Aspect et caractérisation des dommages aux incidences hydrodynamiques métalliques.
Di (millimètres) | Faites (millimètres) | St (millimètre) | densité double (millimètre) | DP (millimètre) | Maximum d'ha (millimètre) | Ha mn (millimètre) | |
WC08DX | 10 | 20 | 1,58 | 1,2 | 0,95 | ||
WC10DX | 12 | 24 | 1,58 | 1,75 | 18 | 1,2 | 0,95 |
WC12DX | 14 | 26 | 1,58 | 2,25 | 20 | 1,2 | 0,95 |
WC14DX | 16 | 30 | 1,58 | 2,25 | 22 | 1,2 | 0,95 |
WC16DX | 18 | 32 | 1,58 | 2,25 | 25 | 1,2 | 0,95 |
WC18DX | 20 | 36 | 1,58 | 3,25 | 28 | 1,2 | 0,95 |
WC20DX | 22 | 38 | 1,58 | 3,25 | 30 | 1,2 | 0,95 |
WC22DX | 24 | 42 | 1,58 | 3,25 | 33 | 1,2 | 0,95 |
WC24DX | 26 | 44 | 1,58 | 3,25 | 35 | 1,2 | 0,95 |
WC25DX | 28 | 48 | 1,58 | 4,25 | 38 | 1,2 | 0,95 |
WC30DX | 32 | 54 | 1,58 | 4,25 | 43 | 1,2 | 0,95 |
WC35DX | 38 | 62 | 1,58 | 4,25 | 50 | 1,2 | 0,95 |
WC40DX | 42 | 66 | 1,58 | 4,25 | 54 | 1,2 | 0,95 |
WC45DX | 48 | 74 | 2,6 | 4,25 | 61 | 1,7 | 1,45 |
WC50DX | 52 | 78 | 2,6 | 4,25 | 65 | 1,7 | 1,45 |
Joints hydrauliques et joints à flasque
Joint simple des incidences Dp4 de bas frottement de Métal-polymère
métal-polymère-individu-lubrifier-avance-libre-incidence-brochure

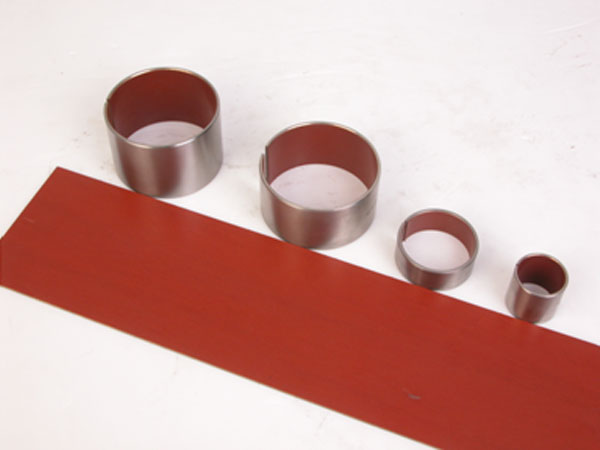

Matériel de baguage composé de Métal-polymère
Agglomération en bronze arrière + poreuse en acier +
PTFE + remplisseurs
Sec |
Bon |
Lubrifié |
Très bon |
Graisse lubrifiée |
Bon |
L'eau lubrifiée |
Foire |
Liquide de processus lubrifié |
Bon |
• Bonnes propriétés de friction avec le bâton-glissement négligeable
• Charge statique élevée et capacité de charge dynamique
• Approprié à la rotation, à l'oscillation, à échanger et à glisser des mouvements
• Dimension compacte et bas poids
• Préfini qui n'exige aucun usinage après assemblée
• Possibilité à polir pour réduit actionner le dégagement
Les basses bagues semblables du frottement VSB-40 DP4 offrent le bon usage et la basse représentation de frottement au-dessus d'un large éventail de charges, de vitesses et de températures en conditions courantes sèches
Bonne représentation même dans des applications lubrifiées
Bonne représentation dans des applications graissées
Approprié aux mouvements linéaires, oscillants et tournants
Matériel sans plomb

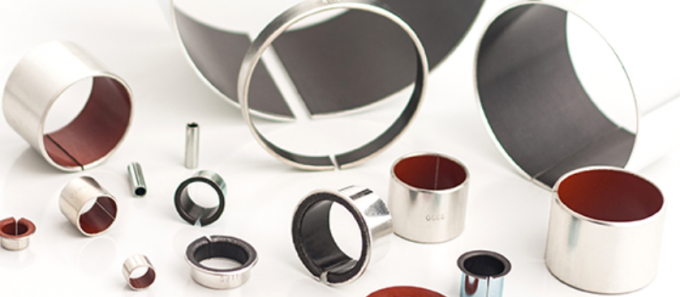

Soutenant des formes disponibles dans des dimensions standard

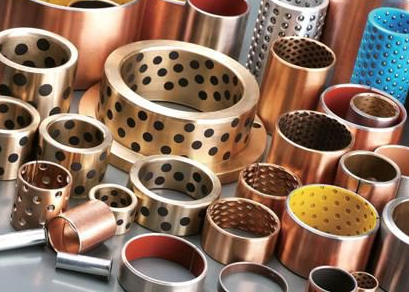

Buissons cylindrique
Buissons à flasque
Glissement des plats
Rondelles de poussée
Joints à flasque
Incidences métriques et bagues impériales sur commande : Formes de baguage standard dans formes tirées embouties/profondes spéciales de tailles, de moitié-bagues, incidences avec localiser des entailles, trous de lubrifiant et cannelures, conceptions adaptées aux besoins du client
le poudre-acier de PTFE-bronze est un matériel de rapport auto-lubrifiant de trois-couche très utilisée avec bons antifriction et antiusure.
L'acier-base générale 1 de rapport auto-lubrifié exempt d'huile de profil exempt d'huile ou moins lubrifié, peut être employée sans entretien ou moins d'entretien. La bonne résistance à l'usure, le petit coefficient de frottement et le long service life.3 avec élastoplastique approprié, l'effort peuvent être distribués sur une surface de contact large pour améliorer la portance. Le coefficient de frottement statique et dynamique est semblable, afin d'assurer l'exactitude fonctionnante de la machine. Peut faire des machines réduire la vibration, réduit le bruit, empêche la pollution, améliore conditions.6 fonctionner. Le film de transfert peut être formé lors du fonctionnement pour protéger le shaft.7 de meulage. La condition de dureté de rectifier l'axe est basse, qui réduit la difficulté de traitement des pièces relatives. La structure mince de mur, poids léger, peut réduire le volume.9 mécanique le dos qu'en acier peut être plaqué avec un grand choix de métaux, peut être employée dans des médias corrosifs ; Actuellement, elle a été très utilisée en glissant des pièces de diverses machines.
1. Bonne résistance à l'usure porteuse et.
2. approprié à la charge élevée et au mouvement tournant à vitesse réduite, mouvement d'oscillation et souvent ouvrez-vous et fermez-vous fréquemment sous la charge et non facile de former des occasions hydrodynamiques de lubrification.
3. Dans l'état de la lubrification de frontière, l'incidence peut être maintenue pendant longtemps sans huile, alors que la durée de vie de l'incidence peut être prolongée par l'huile s'ajoutant dans la couche de dépassement.
4. La couche en plastique sur la surface peut laisser une marge pendant le traitement et la formation, et l'assemblée peut être traitée par lui-même après avoir été pressé dans le trou de siège pour réaliser une meilleure taille d'assemblée.
5. Les produits sont principalement employés dans le châssis de voiture, les machines métallurgiques, les machines d'exploitation, les machines de garde de l'eau, les machines de construction, les machines agricoles, l'équipement de laminage d'acier, etc.
Pièces de baguage standard pour la réparation de cylindre hydraulique :
• Inspectez/réparation/remplacent des bagues selon les besoins
• De l'acier au carbone est normalement employé comme matériel de soutien
L'autre application de bagues
Les applications typiques incluent les véhicules à moteur, l'équipement de ferme, la construction et l'équipement de manutention.
Fibre en acier + de cuivre de la poudre +PTFE/
Il convient aux organes mobiles qui ne peuvent pas être lubrifiés ou sont difficiles à utiliser. Il a la bonne résistance à l'usure, le petit coefficient de frottement et la longue durée de vie. Bonne représentation de marche, à faible bruit, aucune pollution, bonne résistance à la corrosion ; Le film de transfert formé dans l'opération joue un rôle en protégeant l'axe de meulage, et il n'y a aucun phénomène acéré d'axe ; Les basses conditions de traitement pour rectifier l'axe, réduisent le coût de traitement d'utilisateurs ; En même temps, la conception spéciale ROUGE de couche d'usage de VSB-40 PTFE a une meilleure résistance à l'usure et extrêmement - bas coefficient de frottement que d'autres incidences sèches en états de lubrification.
Max.Load |
Charge statique |
250N/mm·m |
Temp : |
-195℃-280℃ |
Dynamique |
140N/mm·m |
Coefficient de frottement |
0.03-0.20 |
|
Max.Speed |
Sec |
2m/s |
||
Lubrification |
>2m/s |
Conduction thermique |
42W (m·k) |
|
Max.PV (sec) |
À court terme |
3.6N/mm·m·m/s |
||
Continuos |
1.8N/mm·m·m/s |
coefficient de dilatation thermique |
11*10k |
