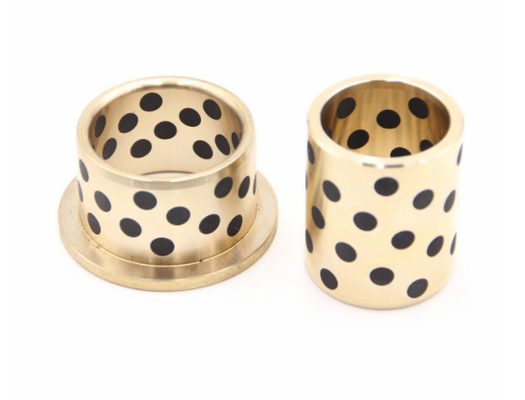

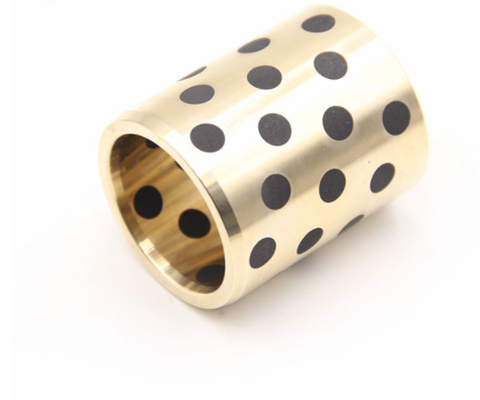

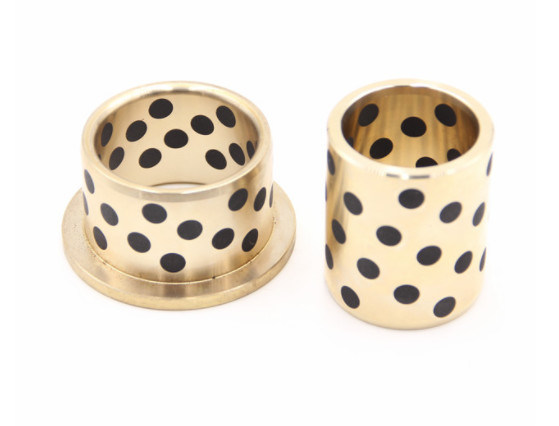

La bride en bronze Oilless du manganèse C86300 Bague des prises de graphite

  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
  • C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
Lieu d'origine Bague d'Oilless
Nom de marque SANKYO,MISUMI，DAIDO，SELF LUBE，GGB,FIBRO STANDARD REPLACEMENT BEARING
Certification DIN 1850/ISO 4379， UNITED STATES UNS STANDARD,C86300
Numéro de modèle la bague solide, bronze avec du lubrifiant branche exempt d'entretien incorporé
Quantité de commande min Négociables
Prix Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze
Détails d'emballage BAGUANT DES CARTONS D'EXPORTATION, LE CAS EN BOIS, DÉFINISSENT DES CONDITIONS
Délai de livraison La livraison rapide
Conditions de paiement TTT à l'avance
Capacité d'approvisionnement les incidences de graphite de prise, Chine, fabricants, fournisseurs, usine, vente en gros, coussine

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Marerial Bague en bronze de graphite Taille Bagues de taille de pouce
Taille standard C86300, C86200 Type BRONZE MOULÉ BRANCHÉ
article Bague d'Oilless Caractéristique Guide Bush avec le collier
Rapport du prix usine de baguage tiffany@viiplus.com Fabricant de baguage de rapport auto-lubrifiant https://www.viiplus.com/
Fabricant d'incidence d'Oilless https://www.bronzelube.com/ Fabricant grafitado de bucha de bronze
Lumière élevée Incidences simples en bronze solides, incidences en bronze de plaine de bride de graphite, machines Oilless Buissons Oilless Bush. Alliage de cuivre. Type droit. SANGLOT. Alliage de cuivre bas matériel (SO2). Lubrifia
Exportateurs de fabriquants-fournisseurs d'incidences de Bush incidences simples. Longtemps, le service exempt d'entretien, fabrique des bagues dans diverses conc
Surligner

bagues imbibées par graphite

,

buissons en bronze remplis par graphite
Laisser un message
Description de produit

Le lubrifiant d'individu, meurent des composants, composants de moule de précision, bague en bronze d'Oilless.



Le buisson de guide avec le collier, se bronzent avec du lubrifiant solide

Matériel : Bronzez avec du lubrifiant solide, note de lubrification oilless : Lignes de guide d'Assemblée/conditions et tolérances dimensionnelles à la fin du chapitre D. Attention : Des buissons peuvent seulement être employés avec le mouvement axial !

Des incidences de graphite de prise sont principalement utilisées dans les applications qui ont besoin de continuallubrication dans dur pour atteindre des secteurs. Le graphite est mécaniquement forcé

dans les trous/cannelle sous la pression extrême. Un film de lubrifiant est transféré à l'axe pendant qu'il commence à tourner. Ces incidences offrent la lubrification continue au-dessus de longues périodes sans entretien.



Caractéristiques



●Ayez la représentation incomparable sous une charge élevée, opération à vitesse réduite. Comportez-vous également bien sans lubrification.

●Excellente résistance à l'usure dans de tels endroits où un film d'huile est difficile d'être dû formé aux mouvements de échange et de oscillation et fréquemment aux opérations intermittentes.

●Résistance remarquable à la corrosion et résistance à l'attaque chimique.

●Frais d'exploitation exempts d'entretien et de sauvegarde.



Type auto-lubrifiant de douille de guide de NAAMS


Actuellement, l'usinage d'OR a été réalisé, et l'exactitude d'usinage et la technologie de production ont été stabilisées et améliorées
Les bagues auto-lubrifiantes de douille de guide de NAAMS, l'exactitude de produit est fiable, la dimension est stable, peut réduire le délai d'assemblage de guide de moule, et les dépenses de fabrication de moule !



Joint SOBW

Bush droit, type en bronze SANGLOT de bâtis

SANGLOT sphérique de Bush

Bush sphérique a placé le type de type courant et fort

Matériel vide pour baguer S30

Plat de glissière
En bronze, épaisseur 20mm

Plat de glissière
En bronze, épaisseur 10mm

Plat de glissière
En bronze, épaisseur 5mm UWP

Plat de glissière
En bronze, épaisseur 10mm SOLP

Plat de glissière
En bronze, épaisseur 10mm SOML

Plat de glissière
Type en bronze et vide FPLB

Plat de glissière
Type en bronze et à haute pression épaisseur 10mm TLP

Plat de glissière
FC, épaisseur 20mm SESF, SESFT

Plat de glissière
Acier, épaisseur 20mm FRP

Plat de glissière
Acier, TSP de l'épaisseur 10mm

Plat de glissière
Poudre de cuivre agglomérée, Thickness20mm

Plat de glissière
Poudre de cuivre agglomérée, Thickness10mm

Guide de glissière
Type en forme de L en bronze SGLDW

Guide de glissière
Type en forme de t en bronze TGLWN

Guide de glissière
Type en forme de L en bronze SGLXS

Guide de glissière
Type vide en forme de L en bronze SGLX

Guide de glissière
Type en forme de L en bronze solénoïde

Caractéristiques du produit


1. Approprié à l'industrie de moule, très utilisé.

2. Du laiton et le graphite de haute qualité sont choisis pour augmenter considérablement la longévité de la douille de guide dans la représentation de guidage et pour avoir un beau lustre métallique.

3. Après le réglage fin, sa dureté, douceur, et le positionnement de la représentation sont excellents.

4. exactitude dimensionnelle élevée, qualité stable, et caractéristiques complètes.



Type buissons d'Oiless buisson | Machines générales | Produits | Pièces de rechange de Sankyo Oilless



Apprenez plus au sujet des incidences simples en plastique auto-lubrifiantes de www.bronzegleitlager.com, conçu pendant la durée de vie maximum en conditions industrielles extrêmes à un coût bas même.

Bâti d'usinage auto-lubrifiant de palier manchon C-86200/C-86300 sur les incidences en bronze en bronze centrifuges de fonte du manganèse C86300 avec la lubrification solide de graphite





Douille et incidences de cuivre

Plus rapide

Meilleur

Plus sûr



En bronze de manganèse avec des prises de graphite avancent la taille petit à petit C86300



Machiné pendant une plus longue durée de vie plus fiable

Catégorie matérielle : C-86200 ou C-86300
Termes
· Rapport d'inspection dimensionnel.
· Certificat d'essai pour les propriétés mécaniques (dureté y compris et densité) du matériel.

Le bronze peut fonctionner aux grandes vitesses sous des charges lourdes, mais exige la dureté élevée d'axe et les conditions de fonctionnement non-abrasives. Cet alliage a d'excellentes qualités mécaniques et bonne résistance à la corrosion. Cet alliage est compromis du cuivre, du manganèse, de l'aluminium et du fer. Cette combinaison soulève la résistance à la traction.



Graphite Plugged self-lebricating bronze Bushings



Palier manchon auto-lubrifiant pour les équipements mécaniques hydrauliques


Portes radiales, portes verticales, rondins d'arrêt, revêtements en acier de conduite forcée, grues mécaniques, grues hydrauliques, instrumentations, grues de portique, ponts roulants, services de gestion de réservoir avec des applications dedans…
Stockage d'articles
Lutte contre les inondations
Génération hydraulique d'Electric Power
Irrigation

Alliage de cuivre de moulage

Type : Laiton sans plomb



type sans huile auto-lubrifiant bagues de palier manchon





Composition chimique mass/%

Cu

Sn

Al

Fe

Manganèse

Ni

Pb

SI

P

Zn

60-66

0,2

5.0-7.5

2.0-4.0

2.5-5.0

1

0,2

_

_

_

Propriétés mécaniques

MPA de résistance à la traction (minute)

MPA de limite conventionnelle d'élasticité (la minute)

Élongation %

Dureté Brinell (HB)

758

427

14

225

Note :



1, en composition chimique, des valeurs simples représentent des maximum.

2, représentation mécanique de valeur de dureté est seulement pour la référence





C86300

Les dimensions sont en pouces

En bronze de manganèse avec des prises de graphite
Douilles de pouce

(Identification X OD X L)

BAGUES DE GRAPHITE

1/2 x 3/4 x 1/2

BAGUES DE GRAPHITE

1/2 x 3/4 x 3/4

BAGUES DE GRAPHITE

1/2 x 3/4 x 1/2

BAGUES DE GRAPHITE

5/8 x 7/8 x 5/8

BAGUES DE GRAPHITE

5/8 x 7/8 x 3/4

BAGUES DE GRAPHITE

5/8 x 7/8 x 1

BAGUES DE GRAPHITE

5/8 x 7/8 x 1-1/4

BAGUES DE GRAPHITE

5/8 x 7/8 x 1-1/2

BAGUES DE GRAPHITE

3/4 x 1-1/8 x 5/8

BAGUES DE GRAPHITE

3/4 x 1-1/8 x 3/4

BAGUES DE GRAPHITE

3/4 x 1-1/8 x 1

BAGUES DE GRAPHITE

3/4 x 1-1/8 x 1-1/4

BAGUES DE GRAPHITE

3/4 x 1-1/8 x 1-1/2

BAGUES DE GRAPHITE

7/8 x 1-1/4 x 3/4

BAGUES DE GRAPHITE

7/8 x 1-1/4 x 1

BAGUES DE GRAPHITE

7/8 x 1-1/4 x 1-1/8

BAGUES DE GRAPHITE

7/8 x 1-1/4 x 1-1/4

BAGUES DE GRAPHITE

7/8 x 1-1/4 x 1-1/2

BAGUES DE GRAPHITE

1 x 1-3/8 x 3/8

BAGUES DE GRAPHITE

1 x 1-3/8 x 1/2

BAGUES DE GRAPHITE

1 x 1-3/8 x 5/8

BAGUES DE GRAPHITE

1 x 1-3/8 x 3/4

BAGUES DE GRAPHITE

1 x 1-3/8 x 1

BAGUES DE GRAPHITE

1 x 1-3/8 x 1-1/4

BAGUES DE GRAPHITE

1 x 1-3/8 x 1-1/2

BAGUES DE GRAPHITE

1 x 1-3/8 x 1-3/4

BAGUES DE GRAPHITE

1 x 1-3/8 x 2

BAGUES DE GRAPHITE

1 x 1-1/2 x 3/4

BAGUES DE GRAPHITE

1 x 1-1/2 x 1

BAGUES DE GRAPHITE

1 x 1-1/2 x 1-1/2

BAGUES DE GRAPHITE

1 x 1-1/2 x 2

BAGUES DE GRAPHITE

1-1/8 x 1-1/2 x 1

BAGUES DE GRAPHITE

1-1/4 x 1-5/8 x 1

BAGUES DE GRAPHITE

1-1/4 x 1-5/8 x 1-1/4

BAGUES DE GRAPHITE

1-1/4 x 1-5/8 x 1-1/2

BAGUES DE GRAPHITE

1-1/4 x 1-5/8 x 1-3/4

BAGUES DE GRAPHITE

1-1/4 x 1-5/8 x 2

BAGUES DE GRAPHITE

1-1/2 x 2 x 1-1/4

BAGUES DE GRAPHITE

1-1/2 x 2 x 1-1/2

BAGUES DE GRAPHITE

1-1/2 x 2 x 1-3/4

BAGUES DE GRAPHITE

1-1/2 x 2 x 2

BAGUES DE GRAPHITE

1-3/4 x 2-1/4 x 1-1/4

BAGUES DE GRAPHITE

1-3/4 x 2-1/4 x 1-1/2

BAGUES DE GRAPHITE

1-3/4 x 2-1/4 x 1-3/4

BAGUES DE GRAPHITE

1-3/4 x 2-1/4 x 2

BAGUES DE GRAPHITE

1-3/4 x 2-1/4 x 2-1/2

BAGUES DE GRAPHITE

1-3/4 x 2-1/4 x 4

BAGUES DE GRAPHITE

2 x 2-1/2 x 1-1/4

BAGUES DE GRAPHITE

2 x 2-1/2 x 1-1/2

BAGUES DE GRAPHITE

2 x 2-1/2 x 2

BAGUES DE GRAPHITE

2 x 2-1/2 x 2-1/2

BAGUES DE GRAPHITE

2 x 2-1/2 x 3

BAGUES DE GRAPHITE

2-1/2 x 3 x 3

BAGUES DE GRAPHITE

3 x 3-1/2 x 4

BAGUES DE GRAPHITE

3 x 3-5/8 x 3

BAGUES DE GRAPHITE

3-1/2 x 4-1/8 x 2

BAGUES DE GRAPHITE

3-1/2 x 4-1/8 x 3

BAGUES DE GRAPHITE

3-1/2 x 4-1/8 x 4

BAGUES DE GRAPHITE

4 x 4-3/4 x 2

BAGUES DE GRAPHITE

4 x 4-3/4 x 3

BAGUES DE GRAPHITE

4 x 4-3/4 x 4

BAGUES DE GRAPHITE

5 x 6 x 3

BAGUES DE GRAPHITE

5 x 6 x 4





Le palier manchon auto-lubrifiant graphité devrait être imbibé en lubrifiant avant l'application. Le graphite absorbe le lubrifiant, qui est alors transféré à l'axe une fois de chauffage par le mouvement d'axe. Cette action fournit l'huile requise pour lubrifier mais pas dans la quantité suffisante pour causer la fuite aux extrémités de rapport. L'huile est réabsorbée par le graphite quand le mouvement cesse.





La prise graphiting est accomplie en forant une configuration ramée et décalée de trou par le mur de rapport et pressurage du graphite dans ces trous et cuisson dure. La taille et le nombre de trous forés et le nombre de rangées est déterminée par la longueur et le diamètre de rapport.

  • Douilles de pouce

  • Douilles métriques

  • Brides métriques

  • Joints métriques

Palier manchon auto-lubrifiant solide avec l'insertion de prise de graphite | Bagues de douille d'en cuivre de graphite



Le graphite a branché les bagues en bronze sont toutes auto-lubrifiant et exempt d'entretien. Ces bagues sont usinées hors du bronze moulé continu et branchées avec les prises solides de lubrifiant. Un palier manchon auto-lubrifiant et sa surface de contact devraient toujours être séparés par un film de lubrifiant. Beaucoup du graphite d'utilisation des composants de VIIPLUS. Voici ce que vous devez connaître à son sujet. Le graphite est carbone ordinaire sous une forme fortement peu commune, un cristal bidimensionnel. Pensez à lui comme feuille un-atome-épaisse. Un morceau de graphite est un empilement de ces feuilles. Une avance de crayon de graphite se sent huileuse parce que ces feuilles un-atome-épaisses sont très glissantes.



  • Plats d'usage

  • Bandes d'usage

  • Bagues

  • Assemblées de glissière

  • Composants de guide

Graphite Plugged self-lebricating bronze Bushings



L'individu lubrifiant le graphite a branché la bague en bronze de douille
Palier manchon auto-lubrifiant de graphite de prise



  • Pouce a classé des bagues

  • Bagues classées métriques

Données techniques



Catégorie 50# 50S1 50S2 50S3 650S5
Matériel CuZn25AI5Mn4Fe3 CuSn5Pb5Zn5 CuAI10Ni5Fe5 CuSn12 CuZn25AI5Mn4Fe3
Densité 8 8,9 7,8 8,9 8
Dureté ≥210 ≥70 ≥150 ≥75 ≥235
Résistance à la traction ≥750 ≥250 ≥500 ≥270 ≥800
Limite conventionnelle d'élasticité ≥450 ≥90 ≥260 ≥150 ≥450
Élongation ≥12 ≥13 ≥10 ≥5 ≥8
Expansion linéaire du coefficient o 1.9×10-5/℃ 1.8×10-5/℃ 1.6×10-5/℃ 1.8×10-5/℃ 1.9×10-5/℃
Max.Temp. -40~+300℃ -40~+400℃ -40~+400℃ -40~+400℃ -40~+300℃
Charge de Max.dynamic 100 60 50 70 120
Max.speed (sec) 15 10 20 10 15
² *m/s (lubrification) de N/mm 200 60 60 80 200
Déformation de compression < 0=""> < 0=""> < 0=""> < 0="">

< 0="">



Applications



Palier manchon auto-lubrifiant pour le matériel de construction, les bagues de lien de boom pour des pelles à puissance, le lien à bascule et les bagues de guide pour l'équipement d'aciérie de machine de moulage par injection et, le four Dragouts, le matériel de séchage, les rôtissoires, les matrices de presse, les chaînes de montage, les structures hydro-électriques, les treuils, le matériel de levage, les machines de moulin à papier de pneu et et et beaucoup d'autres applications industrielles.

Matériel
En bronze de manganèse C86300


Les applications C86300 typiques incluent les incidences résistantes à basse vitesse de charge, vitesses, cames et le cylindre hydraulique parts.continuous a moulé le bronze de manganèse est un alliage de cuivre de haute résistance et non-chaleur-traitable destiné à l'utilisation dans les applications exigeant une bonne combinaison des caractéristiques exceptionnelles d'usage et la force portante élevée pour des charges lourdes et des vitesses réduites.



bagues en bronze à flasque auto-lubrifiantes de palier manchon à vendre



Bagues en bronze de graphite du manganèse C86300

ÉLÉMENT

CONTENU (%)

Cuivre, Cu

60.0-68.0

Avance, Pb

≤0.2

Étain, Sn

≤0.2

Zinc, Zn

22~28

Fer, Fe

2.0-4.0

Aluminium, Al

5.0-7.50

Manganèse, manganèse

2.5-5.0





Bagues en bronze de graphite du manganèse C86200

ÉLÉMENT

CONTENU (%)

Cuivre, Cu

60.0-68.0

Avance, Pb

≤0.2

Étain, Sn

≤0.2

Zinc, Zn

22~28

Fer, Fe

2.0-4.0

Aluminium, Al

3.0-4.90

Manganèse, manganèse

2.5-5.0



Représentation



Le graphite branché a moulé les bagues en bronze peut être utilisé où des charges lourdes doivent être soutenues au bas aux vitesses moyennes

La bague en bronze de fonte de graphite de prise peut résister aux hautes températures jusqu'à 570 F

La caractéristique auto-lubrifiante de palier manchon permet à des incidences d'être utilisées où il est difficile, cher mettre en application huilage, et où graissent/huiles ne peut pas être employé. L'excellente lubrification est réalisée même sous les charges élevées à de basses vitesses.

le palier manchon auto-lubrifiant avec des lubrifiants solides particulièrement incorporés réduit le frottement. Coefficient de frottement : 0,04 à 0,2





bague   longueur
taille (millimètres)

  Identification OD 8 10 12 15 16 19 20 25 30 35
  ¢d ¢D JDB JDB JDB JDB JDB JDB JDB JDB JDB JDB
8 8 0,028 12 0,018

081208

101408

081210

101410

081212

101412

 81215     101420
10 0,013 0,007 101415
  10 0,028 14 0,018
  0,013 0,007
12 12 0,034 18 0,018 121808 121810 121812 121815 121816 121819 121820 121825 121830
0,016 0,007
13 13 0,034 19 0,021   131910 131912 131915     131920
0,016 0,006
14 14 0,034 20 0,021   142010 142012 142015     142020 142025 142030
0,016 0,006
15 15 0,034 21 0,021   152110 152112 152115 152116   152120 152125 152130
0,016 0,006
16 16 0,034 22 0,021   162210 162212 162215 162216 162219 162220 162225 162230 162235
0,016 0,006
17 17 0,034 23 0,021       172315
0,016 0,006
18 18 0,034 24 0,021     182412 182415 182416   182420 182425 182430
0,02 0,006
19 19 0,041 26 0,021       192615     192620
0,02 0,006
20 20 0,041 28 0,021   202810 202812 202815 202816 202819 202820 202825 202830 202835
0,02 0,006
20 0,041 30 0,021         203016   203020 203025 203030 203035
0,02 0,006
22 22 0,041 32 0,021     223212 223215     223220 223225
0,02 0,006
  25 0,041 33 0,025     253312 253315 253316   253320 253325 253330 253335
25 0,02 0,009
  25 0,041 35 0,025     253512 253515 253516   253520

253525

253530

253535



0,02

0,009

28

28

0,041

38

0,025













283820

283825

283830



0,02

0,009



30

0,041

38

0,025





303812

303815





303820

303825

303830

303835

30

0,02

0,009



30

0,041

40

0,025





304012

304015





304020

304025

304030

304035



0,02

0,009

31,5

31,5

0,05

40

0,025

















314030



0,025

0,009

32

32

0,05

42

0,025













324220



324230



0,025

0,009



35

0,05

44

0,025













354420

354425

354430

354435

35

0,025

0,009



35

0,05

45

0,025













354520

354525

354530

354435



0,025

0,009

38

38

0,05

48

0,025





















0,025

0,009

40

40

0,05

50

0,025







405015





405020

405025

405030

405035

0,025

0,009

40

0,05

55

0,03







405515









405530

405535

0,025

0,011

45

45

0,05

55

0,03

















455530

455535

0,025

0,011

45

0,05

56

0,03

















455630

455635

0,025

0,011

45

0,05

60

0,03

















456030

456035

0,025

0,011

50

50

0,05

60

0,03

















506030

506035

0,025

0,011

50

0,05

62

0,03













506220



506230

506235

0,025

0,011

50

0,05

65

0,03

















506530



0,025

0,011

55

55

0,06

70

0,03

















557030

557035

0,03

0,011



60

0,06

74

0,03

















607430

607435

60

0,03

0,011



60

0,06

75

0,03

















607530

607535



0,03

0,011

63

63

0,06

75

0,03





















0,03

0,011

65

65

0,06

80

0,03



















658035

0,03

0,011

70

70

0,06

85

0,035

















708530

708535

0,03

0,013

70

0,06

90

0,035





















0,03

0,013

75

75

0,06

90

0,035





















0,03

0,013

75

0,06

95

0,035





















0,03

0,013



80

0,06

96

0,035





















80

0,03

0,013



80

0,06

100

0,035























0,03

0,013

85

85

0,071

100

0,035





















0,036

0,013

90

90

0,071

110

0,035





















0,036

0,013

100

100

0,071

120

0,035





















0,036

0,013

110

110

0,071

130

0,035





















0,036

0,015

120

120

0,071

140

0,04





















0,036

0,015

125

125

0,063

145

0,04





















0,043

0,015

130

130

0,063

150

0,04





















0,043

0,015

140

140

0,063

160

0,04





















0,043

0,015

150

150

0,063

170

0,04





















0,043

0,015

160

160

0,063

180

0,04





















0,043

0,015

longueur





identification

OD









garniture







¢d

¢D





40

50

60

70

80

90

100

120

130

140

150









JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB





(JDB)

























8

12

-











10

14

-1003

































12

18

-1203

























13

19

-1303































14

20

-1403



























15

21

-1503





162240





















16

22

-1603



























17

23

-1803



























18

24

-2005



























19

26

-2005





202840

202850



















20

28

-2005





203040





















20

30

-2505*



























22

32

-2505





253340

253350

253360

















25

33

-2505





253540

253550



















25

35

-3005*





283840





















28

38

-3005





303840

303850

303860

















30

38

-3005





304040

304050

304060

















30

40

-3505*





314040





















31,5

40

-3505





324240





















32

42

-3505





354440

354450

354460

















35

44

-3505





354440

354450

354460

















35

45

-3505





384840





















38

48

-4007*





405040

405050

405060

405070

405080













40

50

-4007





405540

405550

405560

















40

55

-4507





455540

455550

455560

















45

55

-4507





455640

455650

455660

















45

56

-4507





456040

456040

456050

456070

456080













45

60

-4507





506040

506040

506050

506070

506080













50

60

-5008





506240

506240

506250

506270















50

62

-5008





506540

506550

506560

506570

506580



5065100

5065120







50

65

-5008





557040

557050

557060

557070















55

70

-5508





607440

607450

607460

607470

607480













60

74

-6008





607540

607550

607560

607570

607580



6075100

6075120







60

75

-6008









637560

637570

637580













63

75

-6508*





658040

658050

658060

658070

658080













65

80

-6508





708540

708550

708560

708570

708080



7085100

7085120







70

85

-7010







709050

709060

709070

709080













70

90

-7010







759050

759060

759070

759080



7590100









75

90

-7510









759060

759070

759580



7590100









75

95

-7510





809640

809650

809660

809670

809680



8096100

8096120







80

96

-8010





8011040

8011050

8011060

8011070

8011080



80110100

80110120



80110140



80

100

-8010









8511060



8511080













85

100

-9010*







9011050

9011060



9011080

9011090

90110100

90100120







90

110

-9010







10012050

10012060

10012070

10012080

10012090

100120100

100120120



100120140



100

120

-10010







11013050



11013070

11013080



110130100

110130120







110

130

-12010*











12014070

12014080

12014090

120140100

120140120



120140140



120

140

-12010

















125145100

125145120







125

145

-













13015080



130150100



130145130





130

150

-

















140160100





140160140



140

160

-













15017080



150170100







150170150

150

170

-













16718080



167180100







160180150

160

180

-




Étiquettes:

incidences en bronze imprégnées d'huile

bague de bronze de lite d'huile

incidence imprégnée d'huile
