| Nom De Marque: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Numéro De Modèle: | la bague solide, bronze avec du lubrifiant branche exempt d'entretien incorporé |
| Nombre De Pièces: | Négociables |
| Prix: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Conditions De Paiement: | TTT à l'avance |
| Capacité à Fournir: | Bagues en bronze en ligne • Fabricants d'incidences de glissement • Fournisseurs auto-lubrifiants de |

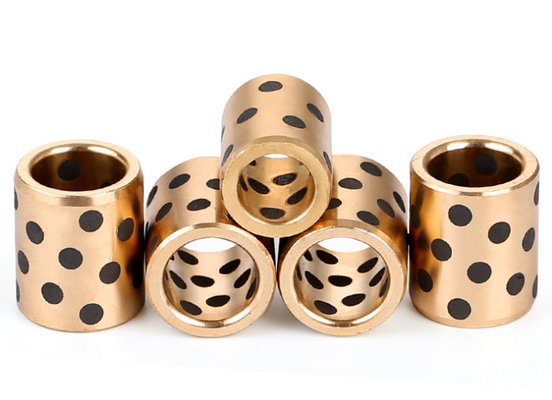

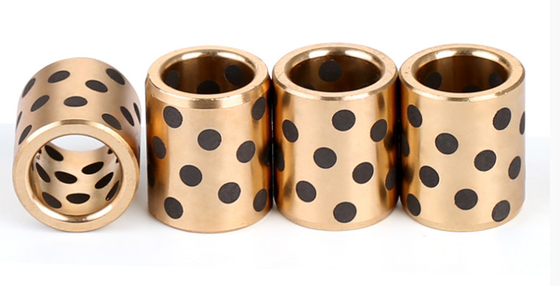

Ces boîtiers en graphite en bronze CuZn25Al6Fe3Mn4, également connus sous le nom de roulements à manches en bronze, ont une taille de 20x30x30, ce qui indique un diamètre intérieur (ID) de 20 millimètres,un diamètre extérieur (OD) de 30 millimètresL'alliage CuZn25Al6Fe3Mn4 offre une excellente résistance, ductilité et résistance à la corrosion, ce qui en fait un choix fiable pour diverses applications.
L'imprégnation en graphite à l'intérieur des boîtiers offre une résistance à l'usure supérieure et des propriétés d'auto-lubrification.même sous charges et vitesses élevées.
Ces boîtiers en graphite de bronze sont couramment utilisés dans les applications automobiles, de construction et de machines lourdes où la fiabilité et la durabilité sont essentielles.Ils conviennent à la fois aux applications de charge radiale et de poussée et peuvent être facilement installés dans les boîtiers de roulement.
Ces boîtes en bronze sont faites deC86300/C86200 CuZn25Al6Fe3Mn4alliage de bronze au manganèse utilisé aveccharges lourdesCes roulements sont deux fois plus performants en raison de leur résistance à la corrosion.résistance et résistance à l'usure.
Les coussinets en bronze et les boîtiers sont généralement utilisés dans les machines de coulée, dans les industries minière et de construction navale,dans les turboréacteurs et les turbines hydrauliques et pour les machines de moulage par injection destinées à l'industrie de transformation des matières plastiques.
Matériel de base | Charge dynamique | Dureté | Friction | Température | Vitesse de glissement | Vitesse de glissement | |
|---|---|---|---|---|---|---|---|
CuZn25Al6Fe3Mn4 | 100 N/mm2 | HB210 | HB270 | Le taux de dépôt16 | + 300°C | 0.4 m/s | 5 m/s |
Le graphite est un matériau adapté aux charges lourdes à basse vitesse de glissement.qui est inséré dans la structure en bronze des roulements.

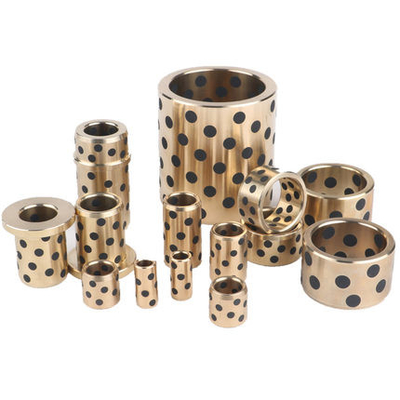

Le matériau de base est le CuZn25Les éléments disponibles dans ce matériau sont la brousse cylindrique et flangée, les rondelles, les bandes et la partie spéciale sur demande du client.
Auto-lubrifiant graphite bouchon à manche en bronze
Encastrement de coque en graphite
Des roulements à manches en bronze conçus pour toutes les industries
Notre société produit des produits en alliage de cuivre de différentes qualités:
L'acier: H62, HAl66-6-3-2, un cuivre ordinaire à haute résistance, un cuivre à haute résistance dur spécial (HB> 250), etc. L'aluminium Le bronze: QAl10-5-5, ZCuAl10Fe3, ZCuAl9Fe4Ni4Mn2, CuAl10Ni, etc. Le bronze: ZCu5Pb5Zn5,Le produit doit être présent dans la zone d'essai., CuSn8, CuSn12, ZCuSn10P1 etc. Haute teneur en plomb et en cuivre: ZCuPb10Sn10, CuPb15Sn7 etc. Pendant ce temps, selon les différentes exigences du client, conformément à DIN, BS, EN, UNS,Les normes SAE et GB chinoises de production de divers produits (par exemple: CuZn39Pb3, CuZn40Al2, C86200, C95800, C48200). Bienvenue à vous renseigner!
Bouches de taille de pouce
Boîtiers de taille métrique
C86300/C86200 Boîtiers en bronze au manganèse
C86300 Les applications typiques sont:roulements de charge lourds à vitesse lente, engrenages, cames et pièces de cylindres hydrauliques.Le bronze manganèse coulé en continu est un alliage de cuivre de haute résistance, non traitable thermiquement, destiné à être utilisé dans des applications nécessitant unune bonne combinaison de caractéristiques d'usure exceptionnelles et d'une résistance élevée aux charges lourdes et aux vitesses lentes.
C86300 Boîtiers de graphite en bronze de Maganèse | |
Élément | Contenu (%) |
Le cuivre, Cu | 60.0 à 68.0 |
Plomb, Pb | ≤ 02 |
Étain, Sn | ≤ 02 |
Zinc, Zn | 22 à 28 |
Fer, Fe | 2.0 à 4.0 |
Aluminium, Al | 5.0 à 7.50 |
Manganèse, Mn | 2.5 à 5.0 |
|
|
C86200 Boîtiers en graphite en bronze de Maganèse | |
Élément | Contenu (%) |
Le cuivre, Cu | 60.0 à 68.0 |
Plomb, Pb | ≤ 02 |
Étain, Sn | ≤ 02 |
Zinc, Zn | 22 à 28 |
Fer, Fe | 2.0 à 4.0 |
Aluminium, Al | 3.0 à 4.90 |
Manganèse, Mn | 2.5 à 5.0 |
Les boîtiers en bronze coulé à graphite peuvent être utilisés lorsque des charges lourdes doivent être supportées à basse ou moyenne vitesse
Le boîtier en bronze moulé en graphite est capable de résister à des températures élevées jusqu'à 570 F
La fonction d'auto-lubrification permet d'utiliser des roulements lorsque l'huile est difficile, coûteuse à mettre en œuvre et que la graisse/huile ne peut pas être utilisée.Une excellente lubrification est obtenue même sous des charges élevées à basse vitesse.
L'auto-lubrification avec des lubrifiants solides spécialement intégrés réduit le frottement.2
Grade | 50# | 50S1 | 50S2 | 50S3 | Pour les appareils à moteur |
Matériel | CuZn25AI5Mn4Fe3 | Le produit doit être présent dans la zone de production. | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
Densité | 8 | 8.9 | 7.8 | 8.9 | 8 |
Dureté | ≥ 210 | ≥ 70 | ≥ 150 | ≥ 75 | ≥ 235 |
Résistance à la traction | ≥ 750 | ≥ 250 | ≥ 500 | ≥ 270 | ≥ 800 |
Résistance au rendement | ≥ 450 | ≥ 90 | ≥ 260 | ≥ 150 | ≥ 450 |
L'allongement | ≥ 12 | ≥ 13 | ≥ 10 | ≥ 5 | ≥ 8 |
Coefficient d'expansion linéaire | 10,9 × 10-5/°C | 10,8 × 10-5/°C | 10,6 × 10-5/°C | 10,8 × 10-5/°C | 10,9 × 10-5/°C |
Max. Temps. | -40 à +300°C | -40 à +400°C | -40 à +400°C | -40 à +400°C | -40 à +300°C |
Max.charge dynamique | 100 | 60 | 50 | 70 | 120 |
Max. vitesse (à sec) | 15 | 10 | 20 | 10 | 15 |
N/mm2*m/s ((Lubrication) | 200 | 60 | 60 | 80 | 200 |
Déformation par compression | < 0,01 mm | > 0,05 mm | > 0,04 mm | > 0,05 mm | > 0,005 mm |
