Les incidences en bronze faites de CuSn8 avec les incidences cylindrique simples de creux de lubrification ont bridé des incidences graisser des réservoirs

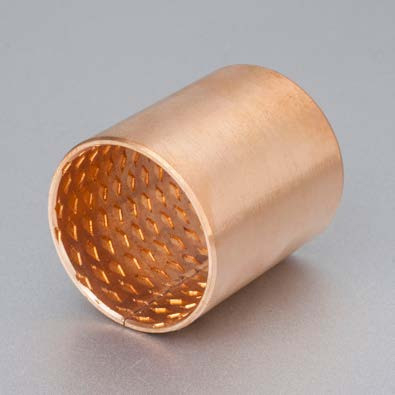

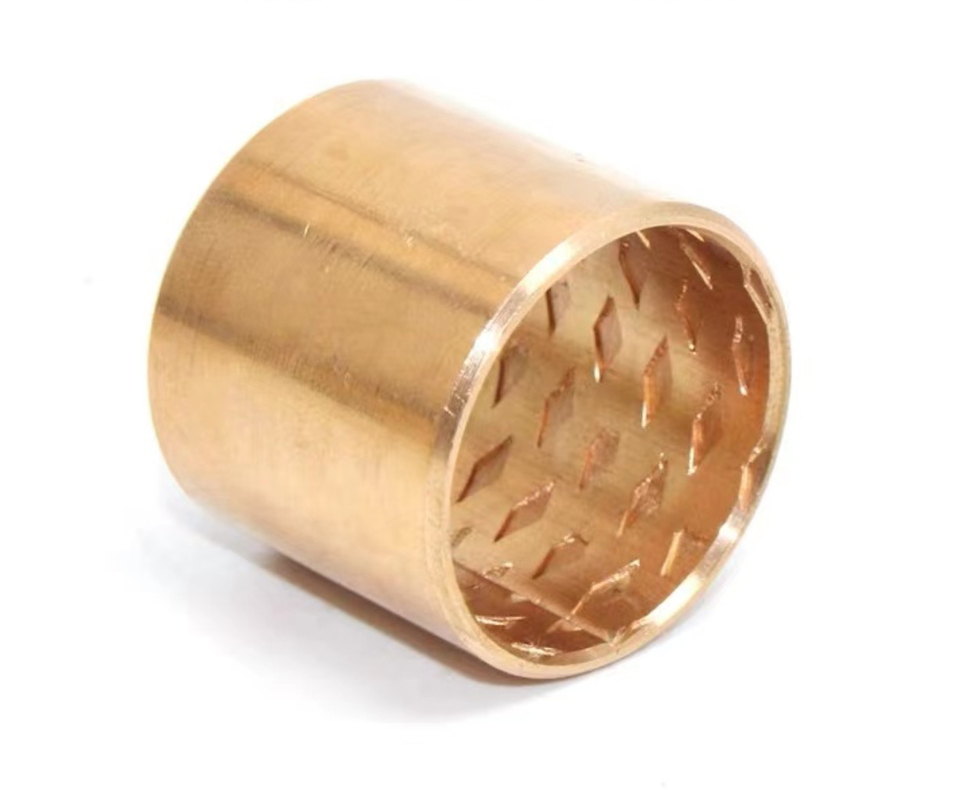

Les bagues en bronze sont enveloppées d'un bronze homogène formable froid (CuSn8), qui obtiendra les propriétés matérielles exceptionnelles. Les tailles standard sont équipées des creux en forme de diamant de lubrification sur la surface d'appui.
Caractéristiques en bronze d'incidences
Qualité imbattable
Bagues travaillées standard d'alliages de cuivre, bague de bronze de phosphore, type fendu.
Bagues en bronze de la meilleure qualité, CuSn8 Gleitalger en bronze, gamme étendue des tailles, vue notre catalogue obtenir notre catalogue et information de découverte.
Sur des tailles, des prix et la disponibilité ! Cliquez sur pour voir plus de 200 tailles des incidences gainées et à flasque ! Vous avez accès aux derniers téléchargements ici. Cliquez sur sur le symbole en bronze enveloppé de catalogue de Bushings.pdf pour montrer le dossier, et téléchargez le fichier-catalogue de baguage auto-lubrifiant d'incidences.
Bague enveloppée en bronze et buissons cylindrique de bride fabriqués en Chine
actions de baguage en bronze
catalogue en bronze de bagues
bagues en bronze métriques
Trouvez une bague en bronze de lubrifiant, toutes les incidences en bronze solides peut être préparé pour répondre à vos besoins d'identification, d'OD, de longueur, de forme, et de taille. Fabricant des bagues cusn8/cusn6 de bronze de bidon sur commande de l'approvisionnement métallique de porcelaine d'incidences de la bague Series.bronze de porcelaine : https://viiplus.com;Designed pour manipuler les charges élevées de couple. L'entretien de lubrification est exigé. Les formes cylindrique, bridé, et de poussée de bagues sont disponibles. Trouvez que les 090 bagues en laiton nominales de rapport cylindrique de l'identification OD Width.VIIPLUS de numéro de la pièce de diamètre sont fabriquées utilisant un alliage amélioré une fois comparées aux bagues d'alliage d'OEM. Les augmentations de haute qualité de bagues portent des propriétés tout en maintenant l'excellente onctuosité en métal. Des bagues en bronze de bidon de VIIPLUS sont spécifiquement conçues pour empêcher écorcher et pour diminuer l'usage.
Les incidences de glissière ont adapté les incidences aux besoins du client simples de fabrication de Cusn8/Cusn6.5 /Bronze avec des réservoirs de graisse

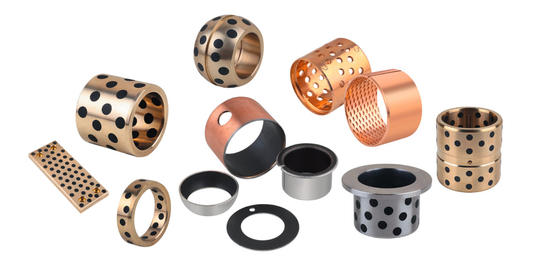

Les formes et les formes enveloppées en bronze d'incidences raffinent les incidences cylindrique, incidences à flasque, rondelles de poussée, glissant des plats.
Le rapport du matériel a fait de la bande en bronze solide avec des creux pour l'incidence exempte d'entretien de lubrification pour des applications de construction générales :
Extraction et produits de terrassement d'incidences
Coutume et incidences en bronze de fabrication de gisement de pétrole
Représentation optima sous les charges et les grandes vitesses relativement légères
Produit par le processus de métallurgie des poudres et donc approprié aux formes complexes
Éventail de pièces fournies par des actions
Application : Forêt et machines de construction, machines agricoles, grues, chariots élévateurs, matériel de levage, etc.

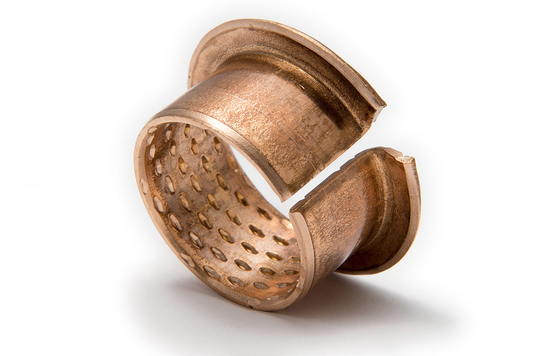

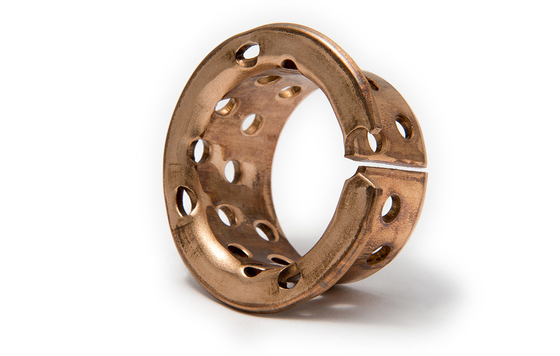

F090-Straight F090-Flange
Description de produit
Incidences simples de bagues et paliers manchon
CUSN8/6.5 est fait à partir des bagues alliées en bronze de bidon phosphoreux à haute teneur. Les incidences de glissière sont particulièrement conçues pour résister à des charges lourdes et pour être résistantes aux chocs. La surface de glissement de rapport entière se compose des poches de lubrification qui accumulent une pellicule lubrifiante qui réduit le frottement, au démarrage et lors du fonctionnement. Le BRONZE CUSN8/6.5 est prévu pour les mouvements radiaux, oscillants et axiaux et approprié particulièrement aux charges supérieures. Les bagues en bronze succèdent où d'autres types d'incidences se cassent ou échouent.
Bride enveloppée par 090 et incidence en bronze droite avec des creux de lubrification
| Bague enveloppée, CuSn8 en bronze, DIN 1494/OIN 3547, Bas-entretien |
| DÉTAILS TECHNIQUES |
| Charge statique spécifique de capacité de charge |
< 120="">
| Tension de la température |
- 40 [°C] + à 250 [°C] |
| Dynamique spécifique de capacité de charge |
< 40="">
|
| Vitesse de glissement |
≤ 2,5 [m/s] |
Picovolte-valeur de maximum |
2,8 [² x m/s de N/mm] |
| Valeur de frottement |
0,05 [µ] à 0,12 [µ] selon la lubrification |
Le pourcentage du secteur de contact sur l'identification |
> 75 [%] |
| MATÉRIAUX |
| Matériel de support |
CuSn8P (DIN 17662) |
CuSn6P alternatif disponible |
| DÉTAILS DE TOLÉRANCE |
| Logement Ø |
H7 |
Tolérance d'axe |
f7 à h8 |
| Baguage intérieur-Ø après montage |
H9 |
| MATÉRIEL D'AXE |
| En acier, durci ou non trempé |
| Le Ra 0,8 de ≤ d'aspérité |
| PROPRIÉTÉS |
| Solution économique pour l'application de rapport en bronze due à une épaisseur de paroi mince. Capacité élevée de charge et bonne stabilité avec la basse abrasion. Approprié aux conditions de travail approximatives, bonne résistance à la corrosion. |
| ÉTENDUE DES APPLICATIONS |
| Machines d'agriculture, grues de camion et machines de construction, appropriées aux charges d'impact |
| ENTRETIEN |
| C'est un bas entretien baguant le matériel. Un premier graissage pendant l'installation est nécessaire, après lequel le graissage périodique avec le pétrole ou la graisse est obligatoire. Les poches de diamant sont un excellent dépôt de lubrification et entretien de conservation à un minimum. |
| LE SUPPORT CONSEILLENT |
| Logement |
Chanfrein mn 1,5 millimètre X 15-45°, pour l'alignement de baguage facile |
| Axe |
Chanfrein 5 millimètre X 15°, pour l'insertion facile de l'axe |
| Nous conseillons utilisant un mandrin de force-montage pour l'installation de la bague. Il pourrait être nécessaire d'appliquer une certaine graisse sur la surface externe de la bague quand presse s'insérant la dans le logement. |
| Collage |
L'adhésif ne devrait pas entrer en contact avec la surface de glissement ! |
Caractéristiques :
Les BUISSONS CuSn8/CuSn6.5 090 CYLINDRIQUE BRIDENT des BUISSONS
Usine de rapport en bronze, fournisseur de baguage en bronze, buisson en bronze de la bride CuSn8. Le rapport du matériel a fait de la bande en bronze solide avec des creux pour la lubrification
Bonne résistance à l'usure, appropriée aux conditions approximatives
Représentation optima sous les charges relativement élevées et les basses vitesses
1.Easy pour s'adapter et lubrifier
capacité de charge 2.High
les pièces usinables du diamètre 3.Inner sont disponibles contre l'ordre
4. Conduction thermique de haut niveau
dimensions 5.Minimum hors-tout
résistance 6.Chemical.
7. pré-lubrification initiale à l'assemblée exigée…
La bonne représentation dans des applications lubrifiées/représentation dans des applications graissées/approprié très bons à incidences enveloppées linéaires, oscillantes et tournantes de mouvement/en bronze offrent le bon usage et la basse représentation de frottement au-dessus d'un large éventail de charges, de vitesses, et de températures.
Les incidences auto-lubrifiantes en bronze ont employé un genre d'alliage en bronze à haute densité de compositions spéciales comme base, la surface de l'alliage est type roulé de diamant des creux d'huile ou les demi creux d'huile de boule, ce genre d'incidence a plus à haute densité, capacité de charge, représentation de bien-port, une plus longue vie. Elle a été très utilisée dans beaucoup de domaines, tels que des machines de grue, des machines de bâtiment, l'outillage de machine, et des machines d'extraction.
CuSn6/CuSn8 phosphore Tin Bronze Bushings Sliding Bearing
Le bronze de phosphore est caractérisé comme alliage très pur avec extrêmement - le bas contenu des impuretés. Le phosphore mélange le puits avec le cuivre faisant le matériel réagissant à peine sur l'oxygène (oxydation).
Le bronze de phosphore est un alliage avec la résistance à l'usure élevée et les bonnes propriétés mécaniques. Il y a des tubes, des barres, et des plats de différentes épaisseurs disponibles en bronze de bidon de phosphore.
CuSn8 avec la bride de la lubrification 090 bague les incidences en bronze faites de CuSn8/6.5 avec la lubrification dentelle l'huile de haute précision moins d'incidences en bronze.

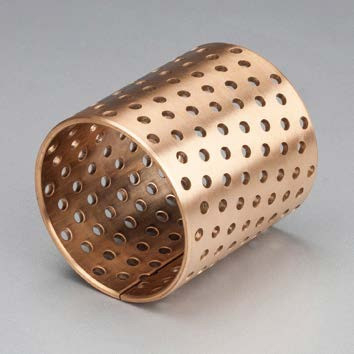

Incidences en bronze enveloppées (bas-entretien), utilisées pour des applications de charge lourde, offert avec des poches de lubrification, des cannelures ou des à travers-trous, des incidences simples ou à flasque, et bande
Incidence enveloppée en bronze avec des poches d'huile (090 BUISSONS CYLINDRIQUE)
Incidence de glissement 090 provoquée par des produits chimiques et des environnements. Pendant l'opération, la graisse et le pétrole seront libérés des renfoncements, qui tiennent compte de la lubrification à long terme. Rivalisez avec les incidences en bronze usinées ; 090 peuvent offrir quelques avantages comprenant le mur mince, le poids inférieur, le coût meilleur marché, la charge élevée etc. Il convient à la charge élevée, à l'application plus à vitesse réduite comme la construction, au transport, et aux machines d'agriculture.
Les incidences sont enveloppées d'un bronze homogène formé à froid (CuSn8) avec les propriétés matérielles exceptionnelles. Les tailles standard sont équipées des creux en forme de diamant de lubrification dans la surface d'appui. Ces creux servent de réservoirs de lubrifiant pour accumuler rapidement un film de lubrification au début du mouvement et pour réduire ensuite le frottement courant. Le matériel convient aux applications de construction et de machines agricoles. Les bagues d'incidence et en bronze en bronze de douille ont fait de CuSn8 avec des creux de lubrification. Nous fournissons une solution professionnelle de rapport de glissement
Paramètre de données
| Indicateurs de performance |
Date |
| Charge maximum |
Charge statique |
² de 120N/mm |
| Charge dynamique |
² de 40N/mm |
| Vitesse linéaire maximum |
2.5m/s |
| Valeur élevée de picovolte |
・ m/s de ² de 2.8N/mm |
| Coefficient de frottement |
0.08~0.25 |
| L'utilisation de la température |
-100℃~+200℃ |
| Coefficient de conduction thermique |
・ K de 60W/m |
| Coefficient de dilatation thermique |
15×-6/K |
Diamètre standard. |
O.D.Size |
Logement du trou |
I.D.Size |
Diamètre assorti d'axe |
| 10~18 |
+0,065
+0,030 |
+0,018
0 |
+0,046
0 |
- 0,016
- 0,043 |
| 18~30 |
+0,075
+0,035 |
+0,021
0 |
+0,052
0 |
- 0,020
- 0,020 |
| 30~50 |
+0,085
+0,045 |
+0,025
0 |
+0,062
0 |
- 0,025
- 0,064 |
| 50~80 |
+0,100
+0,055 |
+0,030
0 |
+0,074
0 |
- 0,030
- 0,076 |
| 80~120 |
+0,120
+0,070 |
+0,035
0 |
+0,087
0 |
- 0,036
- 0,090 |
| 120~180 |
+0,170
+0,100 |
+0,400
0 |
+0,100
0 |
- 0,043
- 0,106 |
| 180~250 |
+0,210
+0,130 |
+0,046
0 |
+0,115
0 |
- 0,050
- 0,122 |
| 250~315 |
+0,260
+0,170 |
+0,052
0 |
+0,130
0 |
- 0,056
- 0,137 |
Soutenant des formes disponibles dans des dimensions standard : Buissons cylindrique/soutenant des formes sur commande : buissons cylindrique avec des dimensions non standard, buissons à flasque, glissant des plats, adaptés aux besoins du client soutenant des conceptions
Applications typiques
Ce type de bague est largement appliqué en levant des machines et d'autres machines de construction, des automobiles, des tracteurs, des camions, des machines-outils, et quelques moteurs minéraux. Il peut être fabriqué dans des buissons, demi incidences, buissons à flasque, rondelles de poussée, incidence sphérique, et bientôt.
Taille d'incidence de glissement
Lancez votre projet avec un ingénieur technico-commercial : Accueil pour nous contacter ! Nous fournissons une solution professionnelle de rapport de glissement. Le développement du VIIPLUS pour étudier les nouveaux matériaux et produits nouveaux : Bagues, incidences lubrifiées, incidences composées, incidences en métal, incidences de compresseur, Métal-polymère, blessure de filament, incidences simples, incidences de bride, incidences de polymère, bagues de bride, incidences de pompe, buissons à flasque, plats poussés, incidences industrielles.
